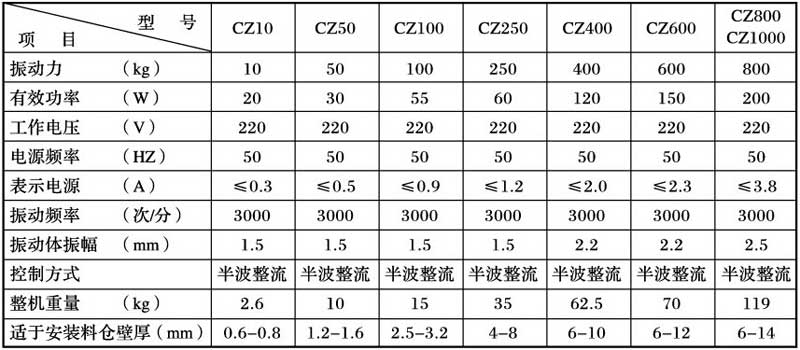

注：适于安装料仓壁厚其板值供参考。

外型尺寸及工作原理

外型尺寸

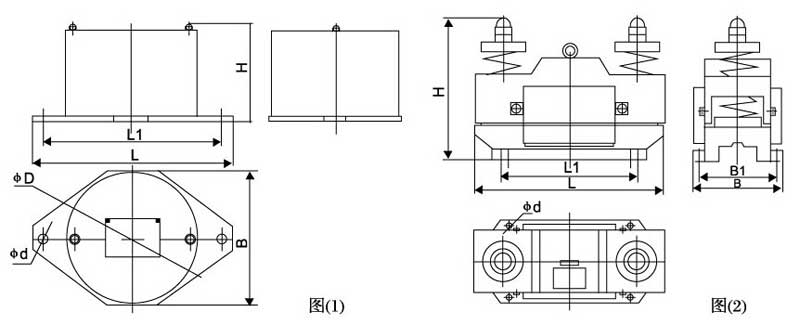

外型尺寸如图：图(2)为CZ250、CZ400、CZ600、CZ800、CZ1000型螺旋弹簧仓振器，图(1)为CZ10型、CZ50、CZ100型环氧板簧仓壁振器。

工作原理

    如图(3)所示，日皮视频免费由振动体，共振弹簧，电磁铁，底座等部件组成。振动体、铁芯、线圈等部件组成振动质量m1，与主振弹簧构成单质休近共振系统。电磁线圈由交流电经半波整流线路供电后产生电磁力，系统在电磁力作用下作受迫振动。振动质量咖的惯性力通过主振弹簧传递给仓壁，使仓壁产生轻微振动，有效地克服了材料的内磨擦力和内聚力，使物料从料仓口顺利排出。

维修与调试

机器正常工作时，应达到以下标准：

1. 电流不超过额定值；
2. 振动体（外壳）振幅达到或大于额定值1.7mm；
3. 振动时无异常噪音，一般小于40-50分贝。

机器出现故障应及时停机维修，以免损坏其它部件。

常见故障及检修方法

故障征象	可能原因	排除方法
振动器无振动	1、电控箱无电流输出。 2、联接线断路。 3、线圈损坏。	1、检查电控箱及电源。 2、检查联接各接点是否断开。 3、更换线圈。
振动微弱电流偏大	1、弹簧刚度偏大或偏小。 2、气隙偏大或堵塞。 3、输出电压低。	]、调整弹簧刚度或配重重量。 2、调整气隙。正常值2.5±0.1mm。 3、检查电控箱及电源。
噪 音	1、弹簧压紧螺栓或配重螺栓松开。 2、弹簧断裂。 3、仓壁共振. 4、电磁铁撞击。 5、振动器底脚松动。	1、压紧螺栓。 2、更换相同尺寸、相同厚度、相同数量的环氧玻璃钢弹簧。 3、调整仓壁刚度或加入物料。 4、调低电控箱输出电压。 5、压紧振动器固定底脚螺栓。

调试方法：

    振动器一般在底临界近共振状态下工作。弹簧刚度直接影响振动器的工作状态，刚度加大，振幅 减小，电流上升；刚度降低，振幅不稳，电流亦上升，同时可能引起电磁铁间的撞击。具体调试方法：刚度大时，可稍许松开板簧两端的压紧螺栓或增加振动体上的配重重量；刚度小时，可压紧板簧 压紧螺栓或减少配重重量，也可直接增加一片较薄的板簧。振动器外壳作为振动体参振质量，调试时应将外壳固定好后试振。装配时，应注意外壳与底座之间应留有一定的振动间隙，装好密封条。
五、电控箱原理图及安装尺寸

六、选型与安装
    日皮视频免费选用时应根据料仓形状与物料特性，选择不同振动力的振动器。如圆锥形料仓因其表 面刚度较大，可适当选择振动力偏大的，棱锥形仓料可适当偏小，如单台效果不好，可选两台或多台组装或直接将振动器与仓内活化器连接，以提高使用效果。
    振动器安装位置一般位于料仓锥体高度1/4或小于1/4处。如安装两台以上，可在对称面的不同高度安装，对于木制或混凝土料仓，可在仓壁加装振板以传递振动力，活化物料。（见下图）
